立体図形にすると色がくすんでしまう

Illustratorで立体図形を描く時「3D 押し出し・ベベル」という効果を使う事ができます。が、色が少しくすんでしまう…というご相談です。

赤い円を描きます。

円を選択しておいて［効果］メニューから［3D］［押し出し・ベベル］を選択します。

「3D 押し出し・ベベルオプション」ウィンドウが表示されますので、

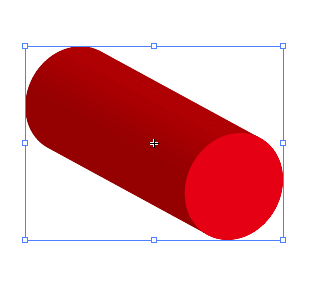

適当に奥行きなどを定めて、立体図形にすることができます。この時、表面の色が少しくすんでしまうのが気になる…との事でした。

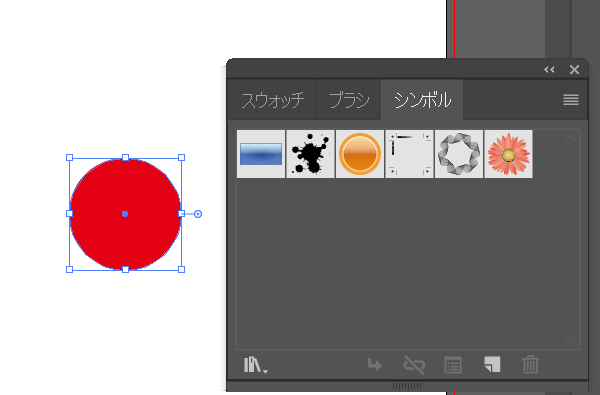

あらかじめ描いた2D図形を、［シンボル］ウィンドウにドラッグして、シンボル図形にしておきます。

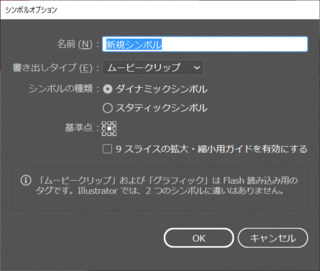

名前等を設定できますが、今回はこのまま［OK］してしまいました。

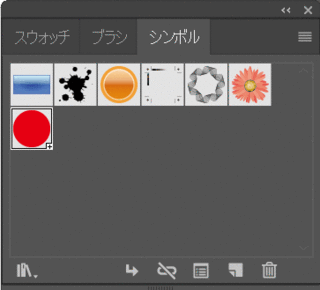

シンボルパネルに、新規シンボルとして「赤い円」が登録できました。

［3D 押し出し・ベベルオプション］ウィンドウの［マッピング］をクリックして

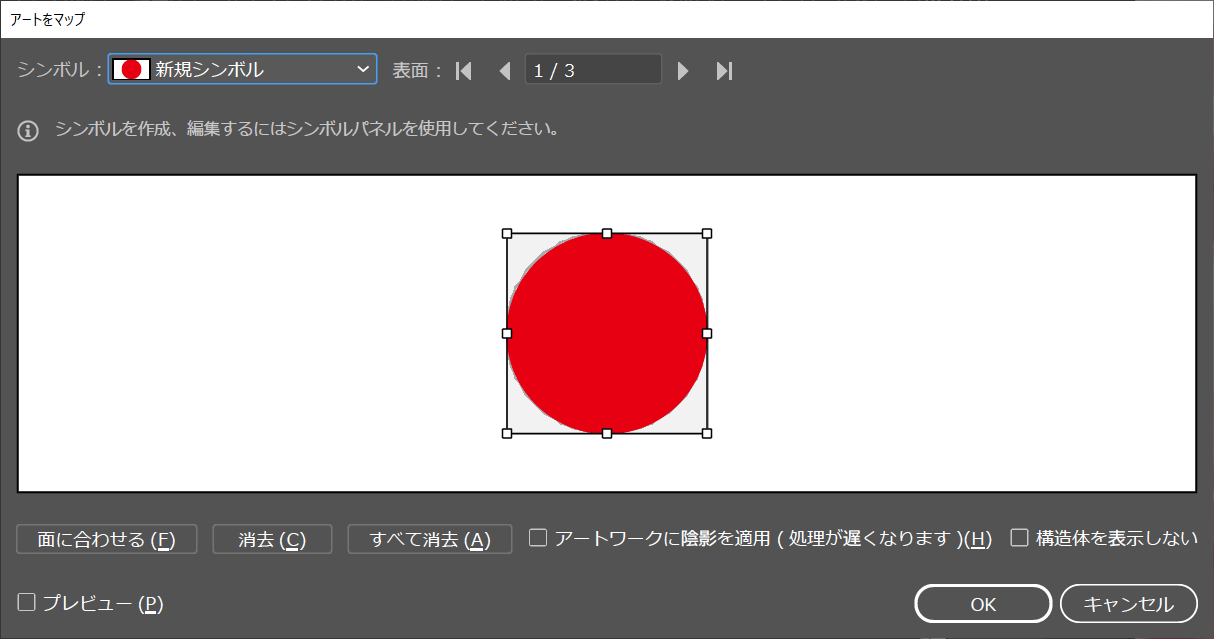

「アートをマップ」ウインドウを表示し、左上の「シンボル」の個所でドロップダウンリストより、先ほど登録したシンボル図形を選択します。

このシンボル図形に「押し出し・レベル」効果を加える事で、色の変化を少し抑える事ができるようです。

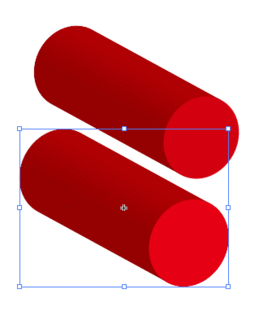

ほんのわずかな違いです。上の図形がシンボル化していないもの、下の図形がシンボル化したものを利用しています。

文字のまま、グラデーションをかけたい

イラストレーターで文字にグラデーションをかけるには、文字をアウトライン化する必要があります。

まず文字をアウトライン化します。

文字を選択しておいて、グラデーションをクリックすると、あっという間にグラデーションがかかります。

但し、アウトライン化してしまうと、もう文字の編集はできなくなってしまいます。文字のままグラデーションをかけられませんか？という事で。

まずイラストレーター画面に文字を入力し、選択しておきます。

この文字の「塗り」を一旦「なし」に設定します。

当然、入力した文字は画面上で選択はできていても、文字自体は見えなくなります。

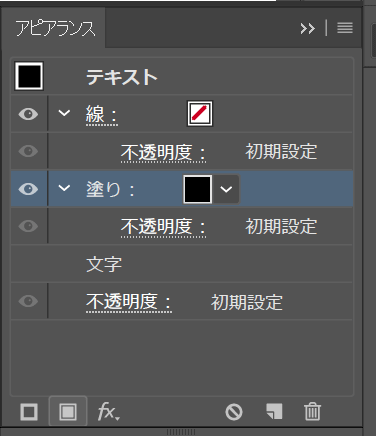

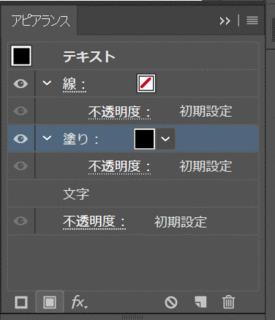

ここで［アピアランス］ウィンドウを表示させ、「新規塗りを追加」します。追加した「塗り」が選択された状態で

グラデーションに切り替えてください。

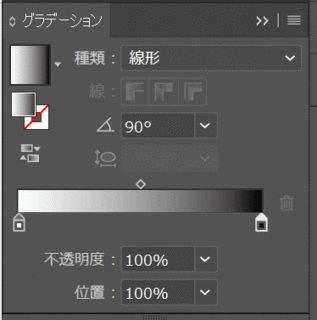

グラデーションパネルが表示されると共に、

既に文字にグラデーションが設定されています。

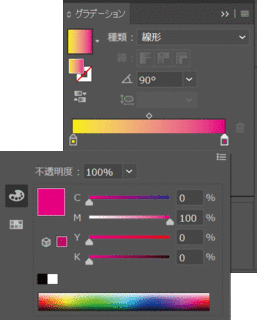

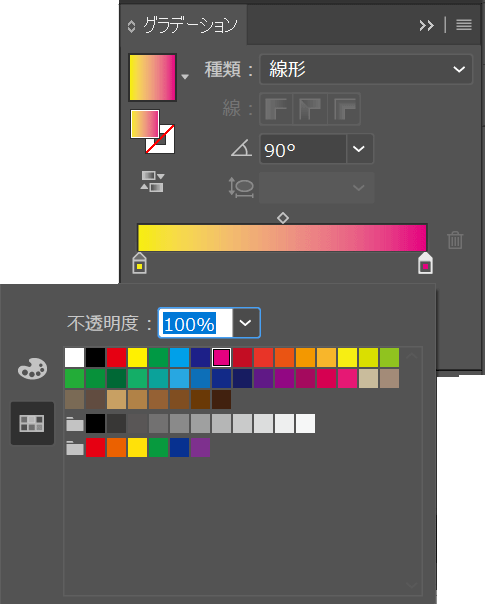

グラデーションパネルの中で、文字の分岐点をダブルクリックするとスウォッチパネルが表示されますので、任意の色を選択します。グラデーションの設定は通常通りで、開始色と終了色を指定するとともに、分岐点を追加したり、角度を設定したりすることもできます。

カラーパネルに切り替えると、スウォッチパネル以外の自由な色に変更することも可能です。

文字にグラデーションを設定することができます。

これなら、後からの文字編集も自由自在です。

画像に透明グラデーションをかけたい

イラストレーターを使って、画像に透明グラデーションをかける時は…ということで。

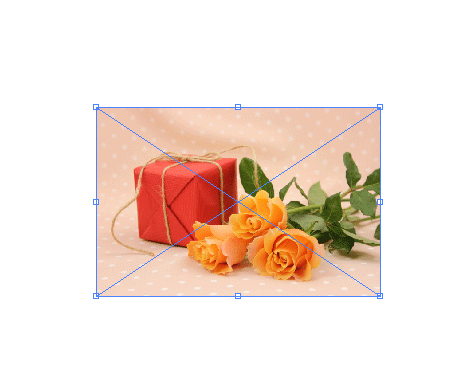

まずはイラストレーター上に、画像を配置します。（画像はacworksさんよりお借りしました）

その画像の上に四角形を描きます。画像よりはみ出しても大丈夫です。

この描いた四角形に白黒のグラデーションを設定します。ツールパネルの最下部の［グラデーション］ボタンをクリックします。

四角形にグラデーションが設定されました。

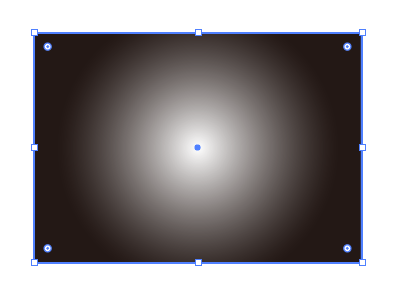

この時のグラデーションが透明の状態になりますので、必要なら［グラデーション］パネルで、設定を変更しておきます。今回は線形でなく、円形のグラデーションにしてみました。

こんな感じです。

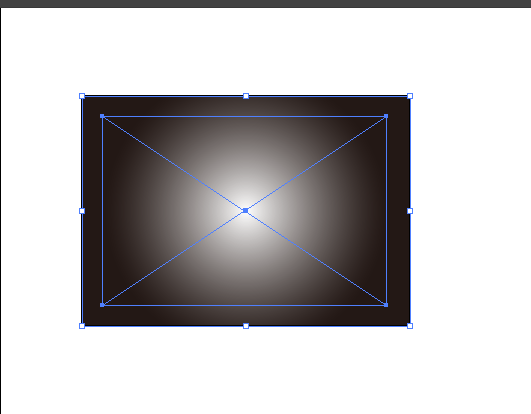

配置画像と、上に描いた長方形を両方選択しておきます。

［透明］パネルの「マスク作成」のボタンをクリックします。

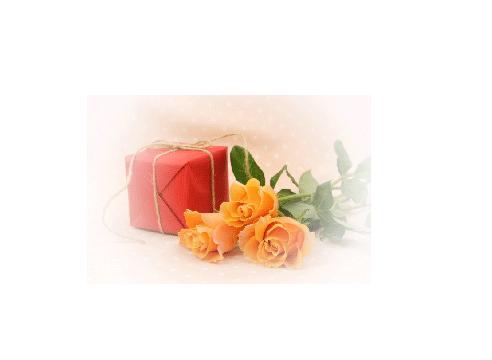

画像に円形で透明グラデーションをかけることができます。
